Máquina de perfuração de poços profundos

Máquina de perfuração de furo profundo, também poderia ser chamada de máquina de perfuração de furo profundo BTA, BTA é o método de descarga de chips. Alguns trabalhos são tubos ocos, eles precisam expandir o furo, então poderia ser chamada de mandrilhadora de furos profundos, alguns trabalhos são grandes, sólidos e o material é caro, então os usuários precisam ter o núcleo em vez de cavacos, para que possam usar processo de trepanação de orifício profundo, por isso poderia ser chamado de máquina de trepanação de orifício profundo.

Funções da máquina de perfuração de furo profundo BTA:

Perfuração sólida: por cabeça de perfuração, a máquina de perfuração de furo profundo pode perfurar de 30 mm a 150 mm (depende de diferentes modelos de máquina de perfuração de furo profundo). Pode perfurar todos os metais, como aço inoxidável, ferro fundido, aço normal, cobre, níquel e assim por diante.

Contra chato: através da cabeça de perfuração oposta, a máquina para perfuração profunda pode perfurar orifícios de tamanhos de 30 mm a 800 mm (depende dos diferentes modelos de máquinas de perfuração profunda).

Puxar chato: ao puxar a cabeça de mandrilamento, a máquina para furos profundos também pode fazer o processo de mandrilamento de furos profundos. temos duas estruturas de mandrilamento de tração, uma é normal BTA de perfuração profunda e máquina de mandrilar, ela só tem a função de mandrilamento de tração. O cliente não usa esta função com frequência. A outra estrutura é especialmente projetada para fins de mandrilamento de furo profundo, esta máquina é muito adequada para usar o processo de mandrilamento. Os trabalhos do usuário final são tubos longos com parede fina, necessita do processo de mandrilamento para tornar o furo retilíneo e menor desvio do furo.

Polimento:Com a cabeça de polimento, os trabalhos feitos pela máquina de perfuração de furo profundo poderiam ter melhor rugosidade da superfície do furo interno, esta ferramenta tornará a superfície mais dura e obterá a rigidez de Ra0,4-Ra0,8um.

Trepanagem: Pela cabeça de trepanação, a máquina de perfuração de furo profundo obterá o núcleo da haste sólida. Quando os materiais são caros, o trabalho é de grande diâmetro, o cliente usará este processo para economizar energia (poderia usar menos energia elétrica para trabalhar) e pode reutilizar o núcleo da grande haste. portanto, a máquina de perfuração de furo profundo também pode ser chamada de máquina de trepanação de furo profundo. Mas se o cliente usar apenas o processo de trepanação de furo profundo, temos o modelo de máquina de trepanação de furo profundo, que é uma estrutura um pouco diferente da máquina de perfuração de furo profundo tradicional.

Capacidade de perfuração / furo:

Perfuração sólida: 30mm-150mm (modelos diferentes)

Perfuração / Perfuração / polimento: 30mm-800mm (modelos diferentes)

Trepanagem: 70mm-800mm (modelos diferentes)

O comprimento máximo de perfuração e perfuração e trepanação de orifícios profundos é de 15 metros.

Razão de furo para diâmetro: 1: 400

Nossas máquinas de perfuração de poços profundos podem fazer diferentes orifícios: orifício passante, orifício cego, orifício concêntrico, orifício excêntrico e orifício em degrau (alguns precisam de acessórios de perfuração especiais)

Aspereza do furo acabado por diferentes processos de furo profundo:

Perfuração sólida: IT9-IT11, rugosidade do furo de perfuração: Ra3.2-Ra6.3um

Mandrilamento bruto: IT8-IT9, rugosidade do furo de mandrilamento: Ra3.2-Ra6.3um

Mandrilamento fino: IT7-IT9, rugosidade do furo de mandrilamento fino: Ra1.6um-Ra3.2um

Polimento: IT6-IT7, rugosidade do furo de polimento: Ra0,4-Ra0,8um

Modelos disponíveis de máquinas de perfuração de furo profundo Dezhou Guanlu BTA:

Máquina de perfuração de poços profundos T2120: A capacidade máxima de perfuração e extração é de 200 mm.

Máquinas de perfuração de furos profundos T2125: A capacidade máxima de furos de contra-furação e pull boring é de 250 mm

A máquina perfuratriz para furos profundos T2135, a capacidade máxima de furação de contra-furação e perfuração de tração é de 350 mm

Máquina de perfuração e mandrilamento de orifícios profundos T2150, a capacidade máxima do orifício de perfuração é de 500 mm.

Mandriladora de furos profundos T2180, capacidade máxima de mandrilamento de 800 mm.

Máquina de perfuração de furo profundo T21100, capacidade máxima de perfuração é de 1000 mm.

Indústrias de aplicação de máquinas de perfuração de poços profundos:

Cilindros hidráulicos: A máquina de perfuração de furo profundo é amplamente utilizada nas indústrias de cilindros hidráulicos.

Indústria automobilística: bloco de cilindros e cabeçote.

Indústria de petróleo e gás: as máquinas de perfuração de poços profundos em campos petrolíferos são o principal uso do sistema de perfuração de poços profundos.

Indústria do carvão: a indústria do carvão é principalmente a indústria que usa as máquinas de poços profundos.

Indústria militar: os canos das armas são feitos por máquinas de perfuração de furos profundos BTA.

Nós poderíamos fazer BTA furação profunda e máquina combinada de perfuração com pistola, que é amplamente utilizada em mais indústrias. Pode fazer furos de 6 mm a 100 mm. Portanto, uma máquina pode usar dois sistemas de perfuração de orifício profundo e obter orifícios grandes e pequenos.

Máquina de perfuração de furo profundo Dezhou Guanlu principalmente estruturas e parâmetros:

Cama da máquina:

A cama da máquina é feita de areia resinosa e normalizada após a fundição. Se a profundidade de processamento for superior a 1 metro, a base da máquina adota uma estrutura dividida, montada com parafusos de alta resistência e posicionada por pino cônico.

Adote trilho de guia deslizante retangular duplo, moagem de precisão, tratamento de têmpera, a dureza pode ser HRC48-HRC52.

Largura x espessura do trilho de guia único=160 mm x 40 mm; a largura total do trilho-guia é 600mm; A cremalheira que é tratada por retificação e têmpera é montada dentro da cama da máquina, usada para o acionamento de alimentação da ferramenta de corte. A máquina tem grande capacidade de carga, boa rigidez e transmissão estável.

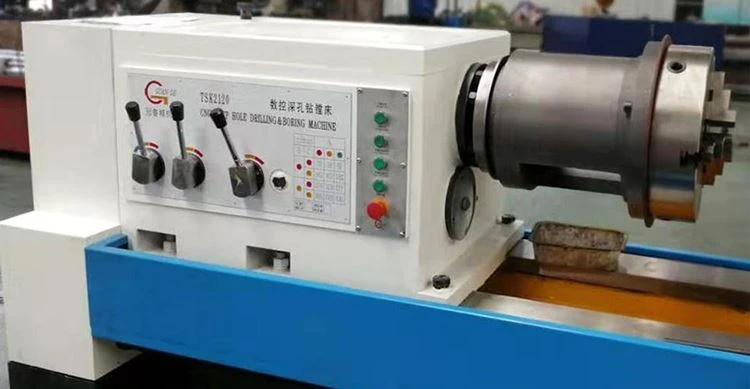

Cabeçote

Usado para acionar a peça de trabalho para girar, fixado na extremidade esquerda da base da máquina; Três marchas manuais, velocidade contínua em cada marcha; O motor principal aciona o fuso para girar após a desaceleração da correia síncrona, polia síncrona e sistema de engrenagens.

As engrenagens são usinadas por retificação de precisão, a superfície da engrenagem é resfriada por têmpera de alta frequência e a dureza da superfície do dente é HRC48-52, de modo que a engrenagem pode obter alta resistência, alta dureza, alta resistência ao desgaste e alto limite de fadiga, e pode suportar cargas alternadas e cargas de choque relativamente grandes.

Para melhorar a vida útil das engrenagens e rolamentos, o óleo lubrificante é usado para fazer a lubrificação circular.

Cabeça de pressão de óleo

Usado para guiar a ferramenta de corte, fornecer óleo de corte e apoiar a peça de trabalho; O servo motor aciona seu movimento axial para adaptar a peça de trabalho com comprimento diferente e para apertar e afrouxar a peça de trabalho.

Servo motor é usado para acionar a cabeça de pressão de óleo para apertar ou afrouxar a peça de trabalho, com alta precisão e rigidez; toda a cabeça de pressão de óleo adota estrutura de caixa, com alta precisão e rigidez.

Luva de suporte da cabeça de pressão de óleo: adote uma estrutura de combinação de embalagem com anel de guia, com melhor efeito de vedação de óleo, evite o mau fenômeno de rastejamento da barra de perfuração e travamento.

A luva guia e a luva de suporte da cabeça de pressão de óleo devem ser feitas de acordo com

requisitos do cliente; Caso o cliente não tenha requisitos especiais, (se o cliente solicitou) faremos de acordo com nosso padrão.

Caixa de perfuração

Usado para conduzir a ferramenta de corte para girar; Três marchas manuais, velocidade contínua em cada marcha; A manga de conexão da haste da ferramenta de corte é montada na extremidade frontal do fuso para prender a ferramenta de corte. O motor principal aciona o fuso para girar após a desaceleração da correia síncrona, polia síncrona e sistema de engrenagens.

As engrenagens são usinadas por retificação de precisão, a superfície da engrenagem é resfriada por têmpera de alta frequência e a dureza da superfície do dente é HRC48-52, de modo que a engrenagem pode obter alta resistência, alta dureza, alta resistência ao desgaste e alto limite de fadiga, e pode suportar cargas alternadas e cargas de choque relativamente grandes.

Para melhorar a vida útil das engrenagens e rolamentos, o óleo lubrificante é usado para fazer a lubrificação circular.

Descanso de suporte da barra de perfuração

Usado para apoiar a barra de perfuração; É adotada uma estrutura integral de alta rigidez, na qual é montada uma luva de suporte, que pode absorver o choque e a vibração produzidos durante a usinagem e assim por diante.

O mecanismo de tração suspenso é montado no descanso do suporte da barra de perfuração, após o furo terminado, o suporte da barra de perfuração será puxado de volta para a posição original automaticamente.

Resto central

Usado para apoiar a peça de trabalho; Estrutura de descanso central de tipo fechado de três pontos, dois rolos abaixo e um rolo na parte superior; A posição lateral dos dois rolos abaixo é ajustada por parafuso.

Lista de configurações principais da máquina:

Configurações padrão da máquina:

Cama da máquina, cabeçote, suporte da peça de trabalho, cabeça de pressão de óleo, descanso de suporte da barra de perfuração, caixa de perfuração, trilho guia deslizante, cremalheira e pinhão, sistema de refrigeração, sistema de controle SIEMENS-828D, gabinete elétrico, descanso central, lâmpada de trabalho, paralelos da máquina e parafuso de ancoragem, Manual do Usuário da Máquina.

Peças para opcionais

Ferramentas de corte, ferramentas auxiliares, óleo de corte, outro sistema CNC.

Acima são as partes principais de nossa máquina, se você precisar de mais informações detalhadas. entre em contato conosco diretamente.

DZGVantagens do uanlu MACHINE em comparação com outros concorrentes:

Itens	Marca Guanlu	Fotos

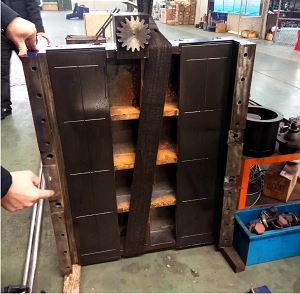

Cama da máquina	HT300 Preciso resinoso em areia fundida e estrutura triangular reforçada com nervuras em caixa, com alta estabilidade. Cerca de 800kg por metro, muito mais pesado do que outros.

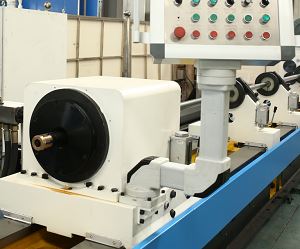

Cabeça de pressão de óleo	Adota a estrutura embutida do fuso principal, o que torna a máquina trabalhando muito mais estável e com uma precisão muito maior

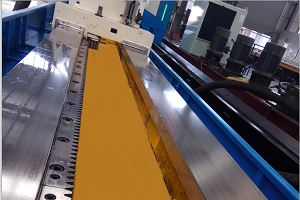

Trilho guia	Trilho guia plano duplo, largura do trilho único é 160 mm, espessura de 40 mm, o que garantirá grande capacidade de carga.
Lubrificação do trilho guia	O trilho-guia adota a tecnologia de cola de marca japonesa especial para lubrificar, com menos fricção para reduzir a abrasão nos trilhos-guia
Transmissão da máquina	Sistema de transmissão de pinhão e cremalheira de marca de Taiwan, acionamento do servo motor, grande torque acionado e sem despesas de manutenção futura.
Fuso da máquina	O eixo principal da máquina é a peça de forjamento, de alta densidade, alta rigidez. Alguns concorrentes usam tubos de soldagem de tubos sem costura. As engrenagens são temperadas com alta frequência
Servo controles para fixação de trabalho e alimentação da ferramenta	Estrutura de servo motor dupla, uma é para aperto de trabalho e movimento mecânico de pressão de óleo, a outra é para alimentação da ferramenta. A força de aperto e a velocidade de alimentação são definidas no controlador CNC, com menos intensidade de trabalho.
Zona de trabalho limpa	Fenda de retorno de óleo com proteção tipo saia para proteger o vazamento de óleo para o chão, o que manterá a zona de trabalho limpa.

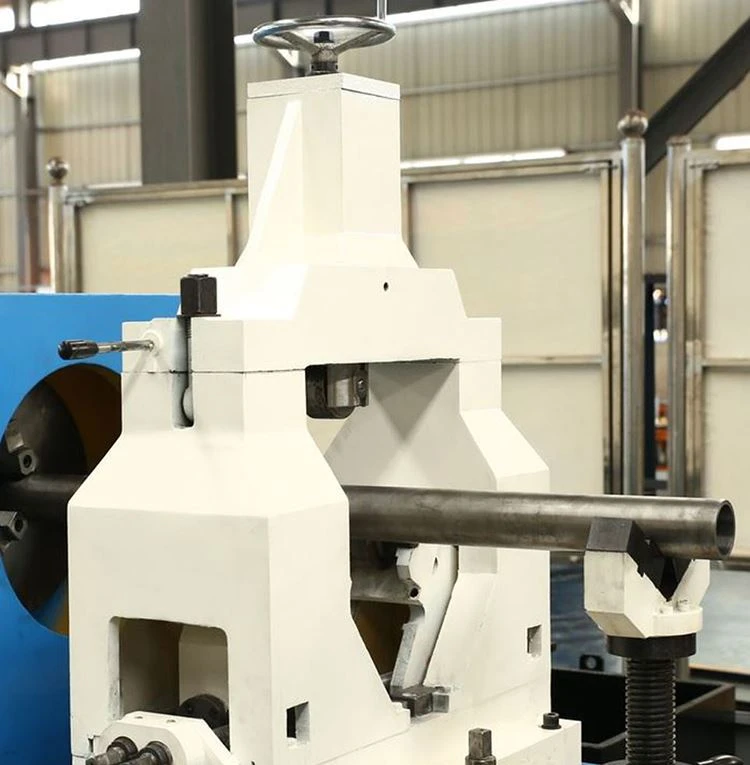

Resto central	Suporte de descanso central de três pontos, adequado para fixar formas irregulares do trabalho.

DZGVantagens do uanlu FACTORY em comparação com outros concorrentes:

Nossa cidade é a base de produção de máquinas de perfuração e mandrilamento de orifícios profundos. Entre esses concorrentes locais, nossa empresa é a primeira escolha, uma vez que os clientes nos visitaram e viram nossas máquinas de furação profunda. temos vantagens absolutas do que outros.

1. Fortes instalações de usinagem.As máquinas de boa qualidade e precisão são fabricadas por boas máquinas de usinagem e trabalhadores qualificados. Temos moedor de guia da marca alemã Heckert. O guia das máquinas de furo profundo é a parte mais importante, ele decide a precisão das máquinas. depois de moída por nosso moedor, a superfície da cama da máquina gosta de espelho.

2. Técnicos mais famosos.Nossa empresa possui os técnicos mais profissionais. eles trabalharam neste campo por mais de 15 anos. Eles estão cheios de experiência, podem projetar máquinas para furos profundos de acordo com a solicitação do cliente.

3. Equipes de trabalhadores qualificados. Hoje em dia não é fácil contratar trabalhadores. Trabalhadores especialmente qualificados. Mas nossa empresa possui um sistema de gestão especial para manter esses trabalhadores qualificados. Portanto, todas as nossas máquinas são montadas por trabalhadores qualificados.

4. Nossa máquina de perfuração de furo profundo BTA possui estrutura avançada.Transmissão de cremalheira e pinhão, que pode ser estável e ter grande força para a máquina, sem necessidade de substituição de peças de reposição após um ou dois anos. Trilho guia mais largo e estruidor de cama da máquina extremamente forte, o que tornará a máquina com grande capacidade de carga e com boa rigidez. Mais vantagens informá-lo-emos após nos contactar.

5. Sistema de inspeção de qualidade, desde o projeto da máquina, compra de peças, usinagem de peças, montagem da máquina, execução de teste da máquina, embalagem da máquina, todo o processo, temos um sistema de inspeção para garantir a qualidade da máquina de furo profundo.

6. Somos o único fabricante de máquinas de furo profundo que pode assinar um contrato de garantia de qualidade e um contrato de serviço pós-venda, assim, todos os clientes ficarão tranquilos após a compra de nossas máquinas.




Breve introdução da empresa:

Dezhou Guanlu Precision Machinery Co., Ltd, foi fundada no ano de 2011, somos a fábrica mais famosa em meu local para fabricar máquinas de perfuração de poços profundos. Minha cidade Dezhou é a base de produção de máquinas para furos profundos. Quase 99% das máquinas de perfuração de poços profundos BTA são produzidas na minha cidade.

Minha fábrica tem nossas próprias instalações de usinagem, sabemos profundamente de uma coisa, sem uma boa instalação de usinagem, você não poderia ser capaz de fabricar máquinas de furo profundo da melhor qualidade e precisão. Portanto, temos o moedor de guia Heckert da marca alemã, o planejador chinês mais famoso, VMC, Tornos, broqueadora de caixas, fresadora e assim por diante. Com essas máquinas de usinagem acima, sob sistema de gestão adequado, para que pudéssemos ter uma entrega rápida e estável.

Nossa máquina de perfuração de poços profundos foi exportada para mais de 40 países e ganhou boa reputação e fama. Melhoramos nossa qualidade e estrutura dia a dia. Por favor, veja nossa aparência recém-projetada de nossa máquina abaixo:
