Máquina de perfuração profunda sem cabeçote
Máquina de perfuração profunda ZSK2115X3000mm, o máx. o diâmetro do furo de perfuração é 150 mm, máx. profundidade de perfuração é 3000mm
Descrição
Máquina de perfuração profunda
1.MáquinaApresentação :
1.1Processamento de máquinacapacidade:
Perfuração: Φ40 ~ Φ150mm
Máx. Comprimento da peça: 3000mm
É utilizado para o processamento de peças redondas e quadradas, equipado com mesa com ranhuras em T.O pedaço de trabalho é preso por um bloco V.
1.2 Função da máquina:
Furo de perfuração: método de perfuração BTA, remova as aparas de corte para trás através da barra de perfuração.
2.Partes principais da máquina:
Cama da máquina, cabeça de pressão de óleo, descanso de suporte de barra de perfuração de dois conjuntos, caixa de perfuração, trilho de guia deslizante, cremalheira e pinhão, sistema de refrigeração, sistema de controle PLC, gabinete elétrico e assim por diante.
3. Sistema de controle:DELTA PLC.
4.Parâmetros técnicos principais da máquina:
Especificação | Parâmetros | Observação | ||
Capacidade de trabalho | Faixa de diâmetro de perfuração | Φ40 ~ Φ150mm | / | |
Profundidade de processamento | 3000mm | / | ||
Máx. Comprimento da peça | 3000mm | / | ||
Máx. OD da peça | Φ750mm | / | ||
Características da máquina | Z1axis (Alimentação da caixa de perfuração) | Faixa de velocidade de alimentação | 5 ~ 1000mm / min | / |
Velocidade de movimento rápido | 1500mm / min | / | ||
Torque do servo motor | 27Nm / 4,3kw | / | ||
Z2axis (Movimento da cabeça de pressão de óleo) | Velocidade de movimento rápido | 3m / min | / | |
Torque do servo motor | 27Nm / 4,3kw | / | ||
Caixa de perfuração | Faixa de velocidade rotativa | 40 ~ 500r / min | 12 marchas, ajuste de velocidade manual | |
Potência do motor | 45KW | Motor assíncrono trifásico | ||
Outros | Potência geral da máquina | 77KW | / | |
Carga da máquina | 10T | / | ||
Altura do centro do fuso à superfície superior da mesa de trabalho | 625mm | / | ||
Tamanho do chão da máquina | 9m x 3m | |||
Sistema de refrigeração | Máx. pressão | 2,5 MPa | / | |
Máx. fluxo | 400L / min | / | ||
Volume do tanque de óleo | 3000L | / | ||
5.Precisão de processamento:
Em processamento | Item | Precisão |
Perfuração | Desvio de furo | 0,1mm / 100mm |
Rigidez da superfície | Ra6.3 ~ 12.5um | |
Tamanho do furo | IT9 ~ IT10 |

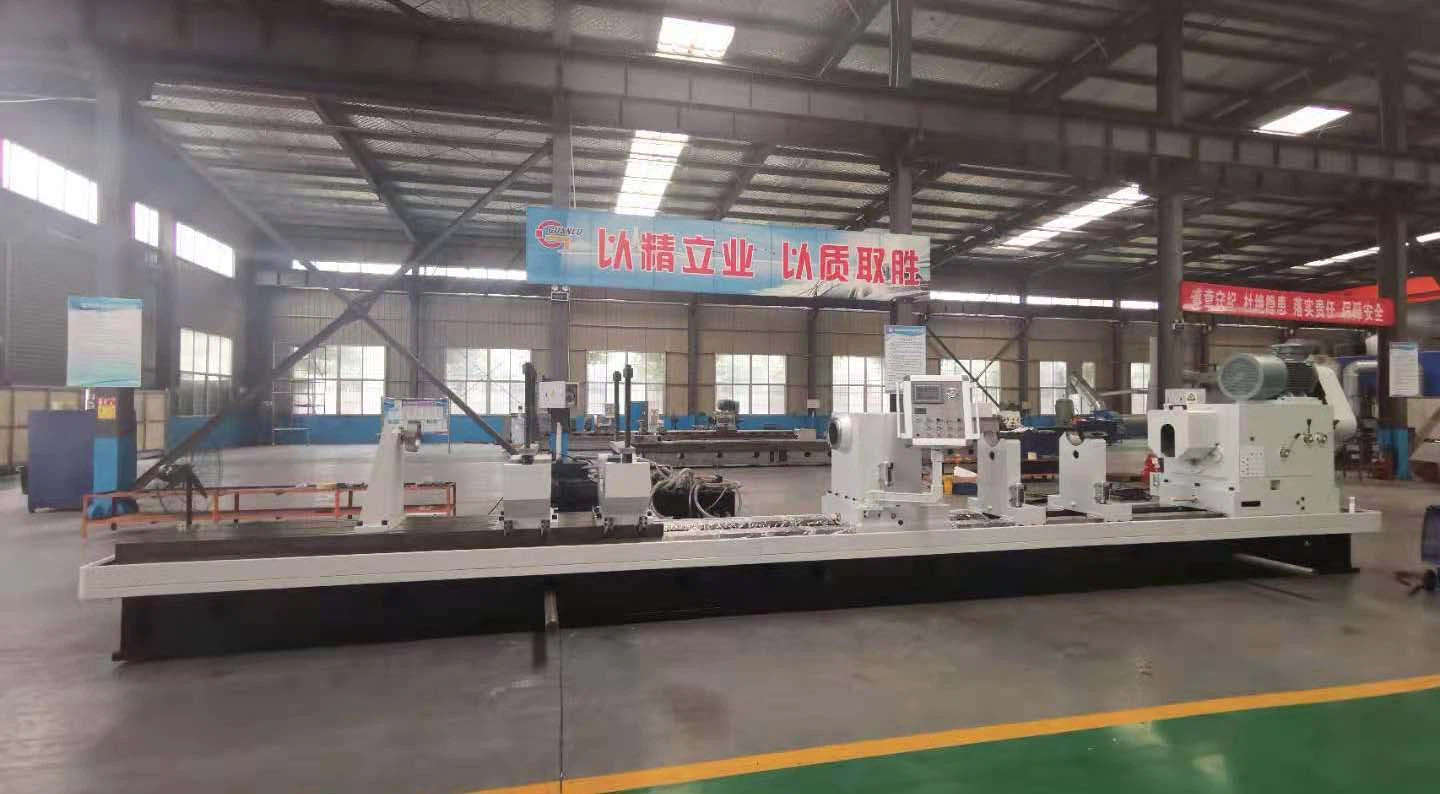

6. Fotos da máquina para referência:
